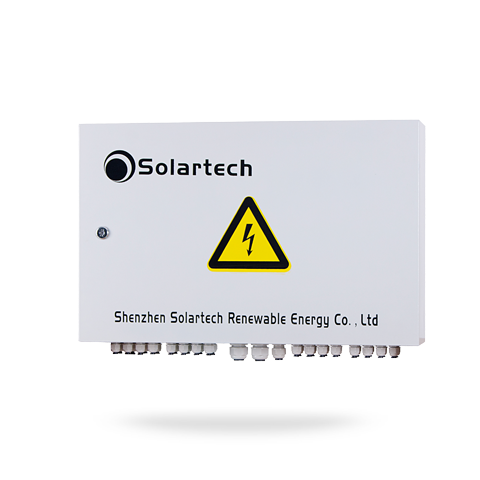

光伏汇流箱
对于大型光伏扬水系统，为减少光伏组件与逆变器之间连接线，提高可靠的稳定性，以方便系统维护，一般需要在光伏组件和逆变器之间增加直流汇流装置，将光伏组件串列接入光伏阵列防雷汇流箱进行汇流，然后接入逆变器。
-
最大输入路数
4 - 24 路 -
防护等级
IP65
产品详情
Product Details
- 产品介绍
- 技术规格
- 相关产品
- 相关案例
- 资料下载
- 在线询盘
- ● 光伏组件串列正负极均配备保险丝
- ● 配有光伏专用直流断路器
- ● 配有光伏专用防雷模块
- ● 最大输入路数：4-24路
- ● 最大输出路数：1/2/4路
- ● 保险丝电流：15A
- ● 防护等级：IP65
| 型号 | PE-H4/2 | PE-H6/4 | PE-H8 | PE-H12 | PE-H16 | PE-24 |
| 最大输入串数 | 4 | 6 | 8 | 12 | 16 | 24 |
| 每串最大输入电流 | 12 A | |||||
| 输入电缆尺寸 | ≧ 2.5 mm2 | |||||
| 每路最大输出电流 | 15 A | 80 A | 125 A | 160 A | 250 A | |
| 输出电缆尺寸 | ≧ 2.5 mm2 | ≧ 6 mm2 | ≧ 16 mm2 | ≧ 35 mm2 | ≧ 35 mm2 | |
| 接地电缆尺寸 | ≧ 2.5 mm2 | ≧ 6 mm2 | ||||
| 散热方式 | 自然冷却 | |||||
| 防护等级 | IP65 | |||||
| 尺寸 | 610 × 410 × 160 mm | 600 × 550 × 180 mm | 840 × 650 × 220 mm | |||
| 重量 | 17 kg | 17 kg | 18 kg | 25 kg | 26 kg | 41 kg |
